1. 5.2 Gesetz zur Addition der Kräfte

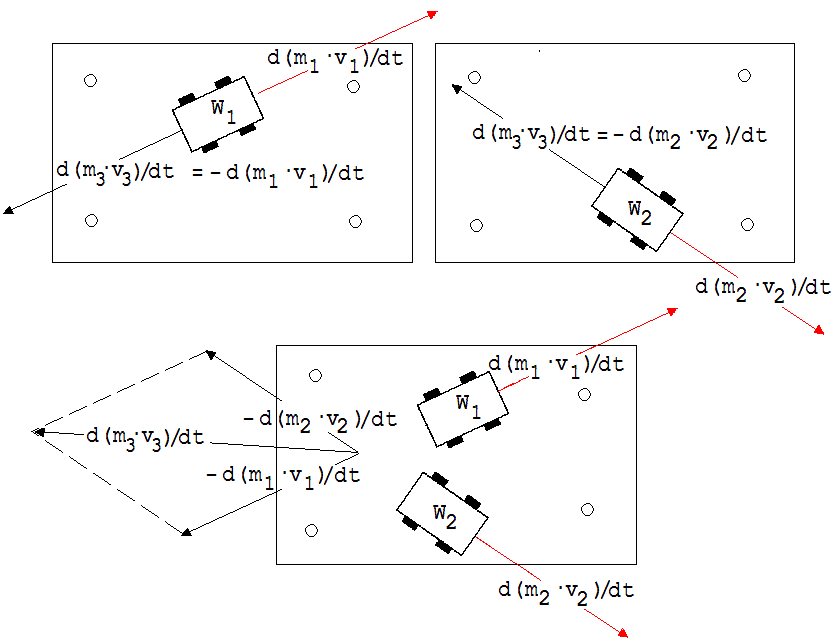

Wir stellen uns eine Glasplatte der Masse m₃ vor, die auf kleinen Eisenkugeln aufliegt und somit nach allen Seiten frei beweglich ist.

Abb. 1

Auf der zunächst ruhenden Platte fährt ein Spielauto W₁ mit der Masse m₁ und dann in einem zweiten Versuch ein Spielauto W₂ mit der Masse m₂ an .

Nach dem Impulssatz bleibt die Impulssumme aus den Impulsen des Glasplattenschwerpunkts und des Autos in jedem Fall konstant.

Wenn wir die Platte gedanklich in viele kleine Teilchen zerlegen, dann ist ihr eine Impulssumme zuzuordnen; sie gleicht dem Impuls des Schwerpunkts.

d(m₃ · v₃)/dt + d(m₁ · v₁)/dt = 0;        d(m₃ · v₃)/dt + d(m₂ · v₂)/dt = 0

d(m₃ · v₃)/dt  =  - d(m₁ · v₁)/dt;         d(m₃ · v₃)/dt  =  - d(m₂ · v₂)/dt

-d(m₁ · v₁)/dt und -d(m₂ · v₂)/dt sind die Kräfte F₁ und F₂ , welche die Autos W₁ und W₂ auf die Glasplatte ausüben.

Wenn W₁ und W₂ gleichzeitig anfahren, dann gilt:

d(m₃ · v₃)/dt + d(m₁ · v₁)/dt + d(m₂ · v₂)/dt = 0

-d(m₁ · v₁)/dt - d(m₂ · v₂)/dt  =  d(m₃ · v₃)/dt

Der Schwerpunkt der Glasplatte verhält sich so, als ob nur eine Kraft

F₃ = d(m₃ · v₃)/dt wirke.

Diese Kraft erhalten wir durch vektorielle Addition der von W₁ und W₂ ausgehenden Kräfte F₁ und F₂.

Schlussfolgerung:

Wirken auf einen Körper K (hier eine Glasplatte) zwei Kräfte F₁ und F₂ , dann verhält sich der Schwerpunkt von K so, als ob nur eine Kraft F₃ auf ihn einwirke. Die aus F₁ und F₂ resultierende Kraft F₃ erhalten wir durch vektorielle Addition von F₁ und F₂.

F₃ = F₁ + F₂

a = F₃/m ist die Beschleunigung des Körperschwerpunkts (bei konstanter Masse). Dies trifft auch dann zu, wenn zwischen den Teilen von K keine festen Bindungen bestehen.

Berechnung von resultierenden Kräften

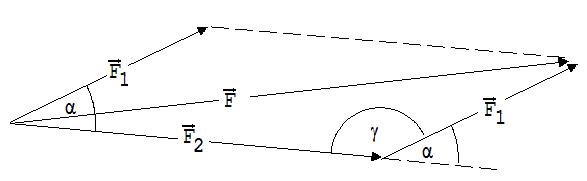

An einem Gegenstand greifen zwei Kräfte mit den Beträgen F₁ und F₂ an. Der Winkel zwischen den Kraftpfeilen sei α (siehe Abb. 2).

Wie groß ist der Betrag der resultierenden Kraft F ?

Zur Beantwortung einer solchen Frage wird ein Dreieck aus den Kraftvektoren gebildet. F erscheint als unbekannte Seite in dem aus F_1, F₂ und F gebildeten Dreiecks. Für den Gegenwinkel γ zu F gilt: γ = 180° - α . |F | ist mit Hilfe des Kosinussatzes berechenbar.

|F|²    =     |F₁|² + |F₂|² – 2· |F₁| ·|F₂|·cos γ

Abb. 2

Der Kosinussatz kann leicht plausibel gemacht werden.

Bei γ = 90° gilt: |F|² = |F₁|² + |F₂|²

Bei γ = 180° gilt: |F|²= ( |F₁| + |F₂|)²= |F₁|² + |F₂| ²+2· |F₁| ·|F₂|

2· |F₁| ·|F₂| muss mit einem von γ abhängigen Faktor ergänzt werden, der bei

γ = 90° den Wert 0 und bei γ = 180° den Wert 1 annimmt.

- cos( γ) kommt in Frage.

Anwendungen des Additionsgesetzes

Die Hangabtriebskraft

Behauptung: Ein Wagen, der auf einer schiefen Ebene die Höhendifferenz s durchläuft, erfährt eine nur von s abhängige Geschwindigkeitsänderung.

Abb. 3

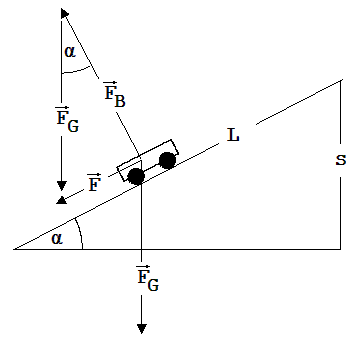

Beweis: Die Beschleunigung eines Wagens der Masse m entlang der schiefen Ebene weist auf eine Kraft F (Hangabtriebskraft) parallel zu dieser Ebene; sie ist die Resultierende der auf den Wagen wirkenden Kräfte. Auf den Wagen wirkt die Erde mit ihrer Anziehungskraft F_G und die Schiefe Ebene mit einer Abstoßungskraft F_B . Von Reibungskräften soll abgesehen werden.

Im Hinblick auf die Abb. 3 ist erkennbar:

F/F_G =s/L     →     F = s/L · F_G      →     m·a = s/L· m·g    →    a = s/L· g

↓

(v₂ – v₁)/t = s/L· g

v₁: Anfangsgeschwindigkeit; v₂: Endgeschwindigkeit; t: Bewegungszeit entlang der Strecke L

(v₂ – v₁)/t = s/L· g → (v₂ – v₁) · L/t = s· g

Für die mittlere Geschwindigkeit L/t gilt: L/t = (v₂ +v₁)/2

↓

(v₂ – v₁) · L/t = s· g     →     (v₂ – v₁) · (v₂ +v₁)/2 = s· g     →     v₂² – v₁² = 2· s· g

Demnach ist die Änderung von v² und somit auch die von v nur von der Höhenabnahme s abhängig.

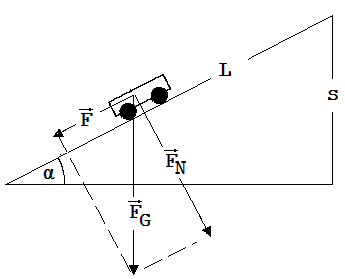

Die Hangabtriebskraft F gewinnt man auch, indem man die Gewichtskraft F_G wie in der Abb. 4 sichtbar in zwei Kräfte F und F_N (Normalkraft) zerlegt. Erlaubt ist dies, weil nach dem Additionsgesetz der Kräfte F und F_N zusammen die gleiche Wirkung auf den Wagen haben wie F_G alleine.

Abb. 4

Abb. 5

Die anfangs stehende Behauptung gilt auch dann, wenn der Wagen eine gekrümmte Bahn hinab rollt. In diesem Fall können wir die Bahn als eine Folge von n vielen kleinen schiefen Ebenen mit der Höhendifferenz Δs sehen (siehe Abb. 5).

Für jede dieser kleinen Ebenen gilt: v_Ende² – v_Anfang²    =   2· Δs· g

Für die Summe aller n Differenzen v_Ende² – v_Anfang² erhalten wir:

v₂² – v₁² + v₃² – v₂² + v₄² – v₃² +….   =   2· Δs₁ · g + 2· Δs₂· g + 2· Δs₃· g .....

v_n² – v₁²   =   2· g ·( Δs₁ + Δs₂ + Δs₃ …...)   =   2· g ·s

Experimentelle Überprüfung der letzten Aussage

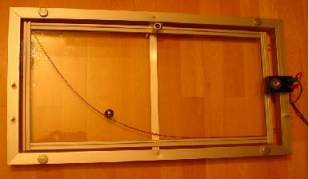

Die Abb. 6 und 7 zeigen eine in Querrichtung geneigte Wippe (die Schmalseiten sind geneigt, die Längsseiten verlaufen waagrecht), auf der eine Kugel entlang einer vorgeschriebenen Bahn hinab rollt. Die Bahn ist jeweils durch einen Schweißdraht (Durchmesser = 4 mm) vorgegeben, der zwischen zwei diagonal gegenüber liegenden Ecken der Wippe eingespannt ist.

Abb. 6                                     Abb. 7

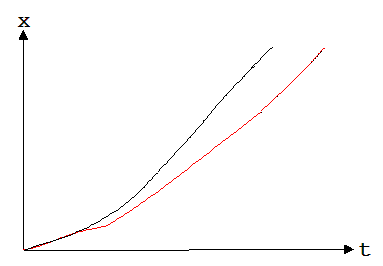

Die in den Abbildungen erkennbaren Bahnen nehmen vor dem unteren Ende einen waagrecht Verlauf an, somit werden die mit der Geschwindigkeit 0 am oberen linken Ende der Bahn beginnende Bewegungen am Ende gleichförmig. In der Abb. 8 sind die zugehörenden Weg-Zeit-Diagramme zu sehen ( das obere ist der Abb. 6 und das untere der Abb. 7 zuzuordnen). Beide Diagramme haben am Ende gleiche Steigungen und zeigen somit gleiche Endgeschwindigkeiten an.

Abb. 8

Kräfte an einer tragenden Leine

Abb. 9

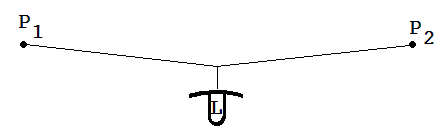

An einer Leine, die zwischen zwei Punkten P₁ und P₂ aufgespannt ist, sei eine Lampe aufgehängt (siehe Abb. 9) . Man darf nicht davon ausgehen, dass P₁ und P₂ jeweils die halbe Gewichtskraft der Lampe aushalten müssen. Die auf sie wirkenden Zugkräfte sind meistens erheblich größer als die Gewichtskraft des aufgehängten Gegenstandes.

Warum ist dies so ?

Zum Verständnis dieses Sachverhalts dient die Skizze in der Abb. 10.

Abb. 10

Die von den Punkten P₁ und P₂ ausgehenden Kräfte F_P1 und F_P2 bilden als Resultierende die Gegenkraft -F_L zur Gewichtskraft F_L der Lampe. Die Kräfte F_P1 und F_P2 ( |F_P1| = |F_P2|) sind größer als F_L .

Es gilt: |F_P1| / (|F_L| /2) = s/h         →          |F_P1| = (s / h) · (|F_G|/2)

s: halbe Seillänge

h: Verschiebung der Seilmitte unter der Gewichtskraft der Lampe

Nach dem Wechselwirkungsgesetz haben die auf P₁ und P₂ wirkenden Kräfte die gleichen Beträge wie die von P₁ und P₂ ausgehenden Kräfte. Die Zugkraft der Lampe an einer Seilhälfte ist demnach um den Faktor s/h größer als die halbe Gewichtskraft der Lampe.
