Kondensatorentladung

Ein Kondensator der Kapazität C mit der Ladung Q werde über einen Leiter mit dem Widerstand R entladen.

Nach einem kleinen Zeitabschnitt ∆t = d hat er noch die Ladung Q' = Q – I·d ,   I = U/R ,   U = Q/C   →    Q' = Q - ( Q/C) / R. Demgemäß wird mit dem folgenden Programm die Spannung am Kondensator in Abhängigkeit von der Zeit dargestellt:

q = q-d*(q/c)/r; t=t+d; y=q/c; x=t;

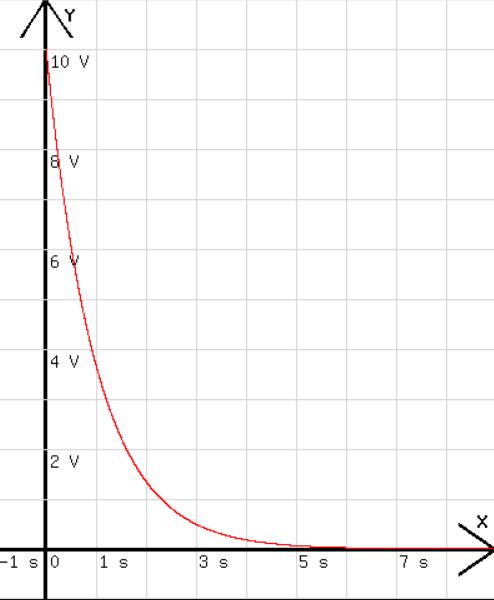

Wenn für C, R , den Anfangswert von Q und d die Werte 1 mF, 1kΩ, 10mC und 1ms gewählt werden, dann erhält man das Diagramm in der Abb. 1.

Abb. 1

Zum passend eingestellten Programm

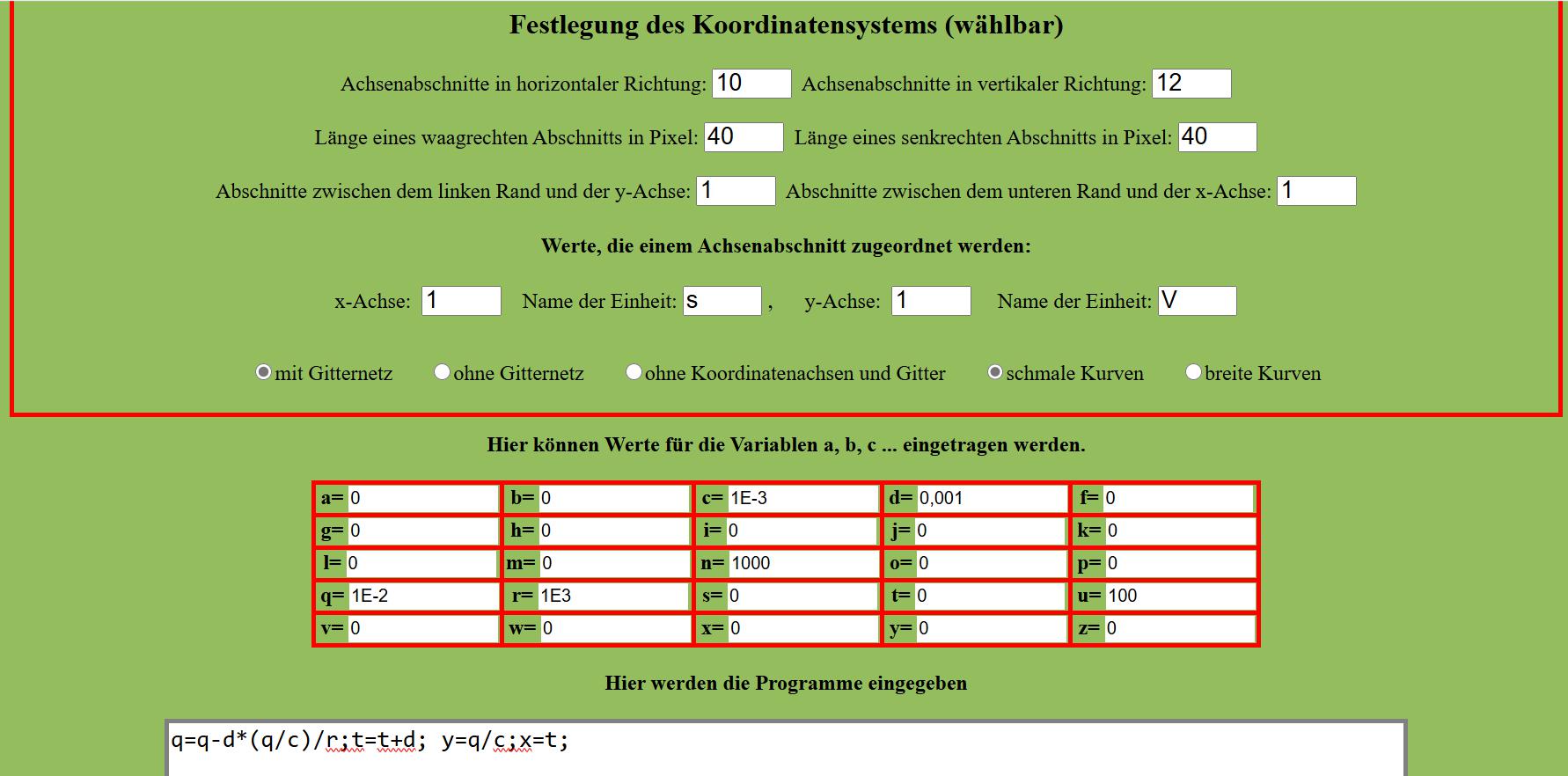

Einstellungen zur Kondensatorentladung

Abb.2
