Auswertung von Messergebnissen zu einer gleichförmig - beschleunigten Bewegung

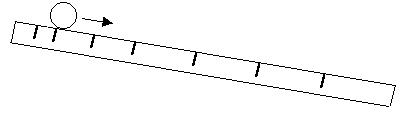

Eine Kugel rollt auf einer schiefen Ebene mit geringer Neigung abwärts. Immer dann, wenn sie eine der angedeuteten Markierungen passiert, wird mit einer Stoppuhr die Zeit erfasst. Anschließend werden den eingetragenen Zeiten die zugehörenden Wege angefügt.

Abb. 1

0,0000;  0
1,7580;  5
2,5260; 10
3,5830; 20
4,4030; 30
5,6510; 50
6,7310; 70
7,6740; 90

Die Tabelle wird in das Tabellenfenster von Sim.html eingetragen.

Eine Auswertung erfolgt mit der Zeile:

L=L+1;x=xT(L); y=5*yT(L)/x; z = y/x ; n=8 ;

Nach „START“ (siehe Abb. 2) erscheinen dann neben einem s - t - Diagramm (s = yT(L), t = xT(L))

ein s/t - t - Diagramm und eine s/t2 - t ­- Diagramm (y = 5·s/t , z= 5· s/t2).

Ergebnis: s/t2 ist konstant.



Abb. 2

Zum Programm Sim.html mit den angebenen Eintragungen.



Wenn die Messwerte mit den hier vorhandenen Programmen Rechner.php und Sim.php (Grafik) ausgewertet werden sollen, dann ist zur Zeiterfassung das Programm Zeit.ph besser geeignet als das Programm Stoppuhr, weil die mit Zeit.php erfassten Messwerte insgesamt mit „Einfügen/Kopieren“ übertragen werden können.
