1.6.6 Bestimmung des Lungenvolumens durch eine Kraftmessung an der ausgepusteten Luft

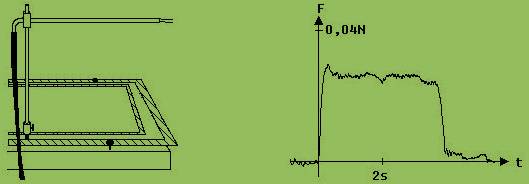

Wie an der Abb. 1 erkennbar ist, wird aus voller Lunge Luft durch ein um 90° gebogenes Rohr gleichmäßig geblasen. Die Luft erfährt an der Rohrbiegung eine Impulsänderung, die nach dem Wechselwirkungsgesetz eine Kraft auf den an der Wippe angeklemmten Stativstab zur Folge hat. Das zugehörende t-F-Diagramm ist in Abb. 2 zu sehen.

Abb. 1                                                Abb. 2


m = Luftmasse

V = Luftvolumen

v = Strömungsgeschwindigkeit

ρ = Luftdichte = 1,2 kg/m3

Ф = Durchmesser des Rohres = 7,4 mm

A = Querschnitt des Rohres

t = Zeit des Blasens


F = m · v/t;     m = V · ρ        →        F = V · ρ · v/t

Wir stellen uns vor, der waagrechte Teil des Rohres sei so lang,  dass er die gesamte ausgepustete Luft mit dem Volumen V aufnehmen kann. Wenn sich die ausgepustete Luft in diesem Teil befindet, dann erstreckt sie sich über die Länge v · t.


v·t·A = V ;  v = V/(A·t)

Nach Einsetzen von v = V/(A · t) in   F =  V · ρ · v/t , findet man:

F = V2 · ρ/(A·t2)     →     V2   =   F · A ·t2 /ρ

F und t können am Diagramm in Abb. 2 abgelesen werden.

F =  0,026 N ; t = 4,3 s
